Y Serisi Redüktör

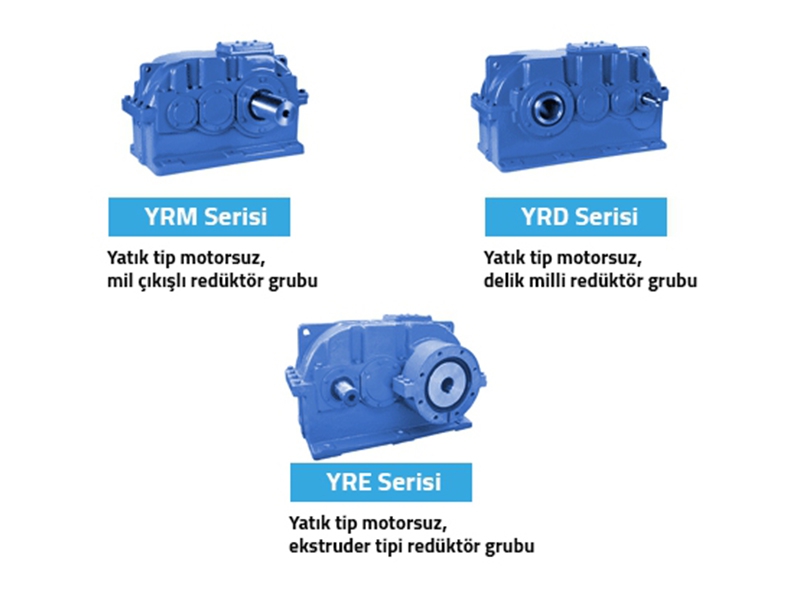

Y serisi redüktörler çok ağır şartlarda çalışmak üzere dizayn edilmiş endüstriyel tip redüktörlerdir. Bu tiplerde redüktör ile bunu tahrik eden mekanizma arasında değişik bağlantı şekilleri mevcuttur (mekanik ve hidrolik kaplinler, çeşitli tip kayışlar ve zincirle tahrik gibi). Y serisi redüktörlerin gövdesi ve kapağı GGG40 malzemeden dökülmüştür. Dişliler yüksek kaliteli olarak taşlanmış, sertleştirilmiş sementasyon çeliğindendir. Gövde, rulman ve dişli mukavemet emniyet değerleri yüksek tutulmuştur. Ortam sıcaklığının yüksek olduğu yerlerde soğutmalı olarak kullanılabilir. Ekstruder uygulamaları için özel olarak yüksek eksenel yükleri karşılayabilecek, gövde ile yekpare dökülmüş ekstruder boğazlı YRE tipi tasarlanmıştır.


Özellikler ve Avantajları

  • GGG40 sfero gövde,
  • 22000 serisi rulmanlar,
  • ISO standartlarına uygun, uzun eksen aralıkları,
  • Kolay bakım özelliği,
  • Geniş endüstriyel kullanım alanı,
  • Geniş gövde büyüklüğü ve tahvil oranı aralığı.


İlave Çözümler ve Aksesuarlar

  • Serpantinli, radyatörlü, eşanjörlü soğutma opsiyonları,
  • Cebri yağlama opsiyonları,
  • Sıkma bileziği,
  • Mekanik kilit uygulaması,
  • Redüktör şasi ile beraber verildiğinde motor ile redüktör arasında elastik veya hidrolik kaplinler,
  • Gövde üzerinde elektromanyetik fren uygulaması.

Teknik Özellikler

Redüktör Büyüklüğü [1 ve 2 Kademeli] YR.1125 YR.1160 YR.1200 YR.2195 YR.2240 YR.2275 YR.2305 YR.2340 YR.2385 YR.2430 YR.2480 YR.2545
Tahvil Aralığı [i] 2-6 2-6 1-6 8-20 7-21 8-20 8-19 7-22 8-19 8-21 7-21 8-19
Nominal Tork [Nm] 2.250 3.900 6.100 1.800 3.300 5.200 7.260 10.500 15.000 19.000 27.500 37.500
Çıkış Mili Çap/Boy [mm] Ø55/90 Ø70/120 Ø90/160 Ø50/80 Ø65/105 Ø75/120 Ø85/140 Ø95/160 Ø100/180 Ø110/180 Ø130/210 Ø140/240



Redüktör Büyüklüğü [3 ve 4 Kademeli] YR.3355 YR.3395 YR.3440 YR.3500 YR.3555 YR.3620 YR.3705 YR.4395 YR.4440 YR.4500 YR.4555 YR.4620 YR.4705
Tahvil Aralığı [i] 22-101 22-106 23-101 23-103 22-95 21-103 23-103 108-500 104-504 118-506 97-529 108-530 104-504
Nominal Tork [Nm] 5.400 7.900 10.800 15.000 20.000 27.000 43.000 6.700 10.500 14.480 24.000 30.000 43.000
Çıkış Mili Çap/Boy [mm] Ø75/120 Ø85/140 Ø95/160 Ø100/180 Ø110/180 Ø130/210 Ø140/240 Ø85/140 Ø95/160 Ø100/180 Ø110/180 Ø130/210 Ø140/240
