N Serisi Redüktör

N serisi redüktörler bilinen MMS REDÜKTÖR kalitesindeki helisel dişli redüktörlerdir. MMS Redüktör N serisi redüktörlerini rijitlik, sızdırmazlık, ses ve dişli mukavemetlerinde büyük avantajlar sağlayan tekil gövde (monoblok) prensibine göre geliştirmiştir. Yüksek teknolojiyle dişli toleranslarında elde ettiğimiz yüksek kalitelere GG20-22 malzemeden olan gövde cevap vermektedir. N serisi redüktörler kolay montaj ve esnek kullanım olanağına sahiptir. Redüktörlerin motor bağlantısı müşteri isteğine bağlı olarak standart akuple, IEC B5 veya B14'e uygun olabilir. Tüm modeller flanşlı olarak tek gövde içinde iki veya üç kademeli olarak sunulmaktadır.


Özellikler ve Avantajları

  • Monoblok gövde tasarımı,
  • Geniş tahvil oranı ve yüksek tork değerleri ile 2 ve 3 kademeli redüktörlerin aynı gövdede sunulması,
  • 6 kademeye kadar redüksiyon artırımı seçeneği,

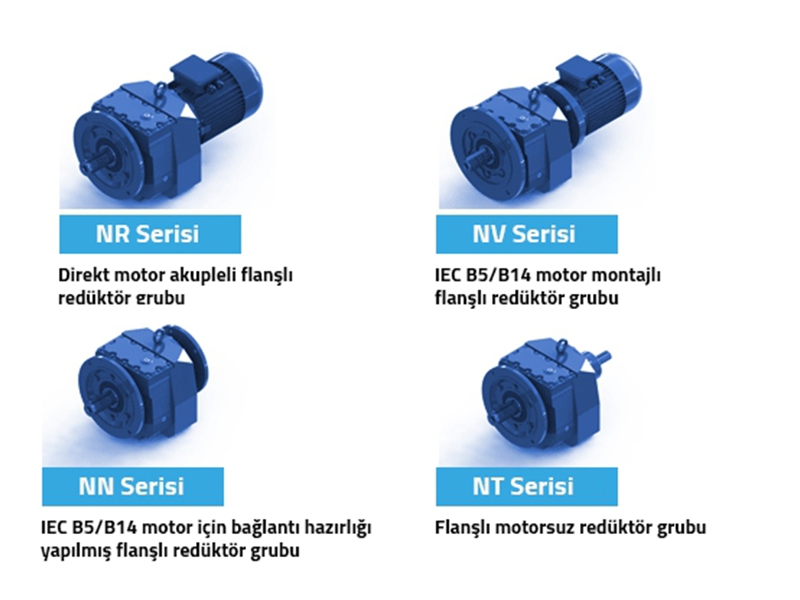

  • Standart IEC B5 ve B14 motor bağlayabilme imkanı,
  • Elektromanyetik frenler ile seçilebilmesi,
  • Yüksek ömürlü rulman kullanımı,
  • GG20 ve GGG40 dökme demir gövde malzemesi,
  • 58-62HrC değerleri arasında sertleştirilmiş ve taşlanmış dişliler.


İlave Çözümler ve Aksesuarlar

  • Opsiyonel mil ve flanş özellikleri,
  • Servomotorlar için özel giriş bağlantı flanşları,
  • Motor arkası elektromanyetik fren (24V/220V/380V),
  • Mekanik kilit uygulaması,
  • 500-1024 pulse enkoderli çözümler,
  • Frekans invertörlü uygulamalarda motorlar için bağımsız fan uygulaması.

Teknik Özellikler

Redüktör Büyüklüğü N00... N10... N17... N20... N27... N28... N37... N47... N57... N67... N77... N87... N97...
Tahvil Aralığı [i] 4 - 45 4 - 51 3 - 99 4 - 68 3 - 2.920 3 - 3.215 3 - 4.946 3 - 7.459 4 - 8.092 3 - 17.441 5 - 23.464 4 - 17.502 7 - 20.052
Nominal Tork [Nm] 82 140 200 280 450 600 820 1.550 3.000 4.300 8.000 13.000 18.000
Flanş Çapı [mm] Ø140 Ø160 Ø160 Ø200 Ø200 Ø250 Ø250 Ø300 Ø350 Ø400 Ø450 Ø550 Ø660
Çıkış Mili Çap/Boy [mm] Ø20 / 40 Ø25 / 50 Ø25 / 50 Ø30 / 60 Ø35 / 70 Ø35 / 70 Ø40 / 80 Ø50 / 100 Ø60 / 120 Ø70 / 140 Ø90 / 170 Ø110 / 210 Ø120 / 210
