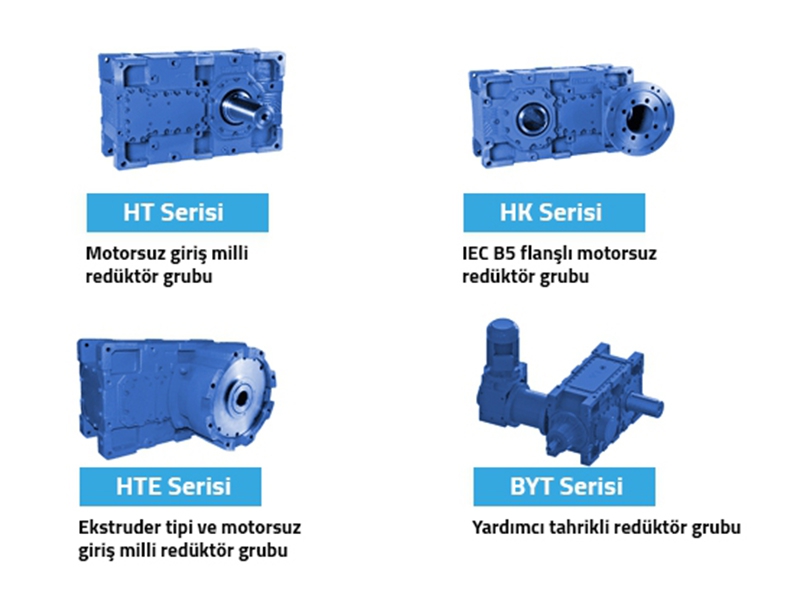

H Serisi Redüktör

H serisi yatık tip helisel dişli redüktörler, yüksek teknoloji ile üretilmiş, yüksek kaliteli ağır hizmet redüktörleridir.Yeni ürünlerinde, MMS REDÜKTÖR güç yoğunluğunu ön planda tutmaktadır. Yeni H serisi modeller de bu prensipte dizayn edilmiş ürünlerdir. Güç yoğunluğu yüksek ürünler, mümkün olan en ufak hacimde en yüksek gücü verebilme prensibine dayanır. Ancak hacimler azaldıkça redüktörlerin ısıl yükleri artmaktadır. Bu nedenle yeni ürünlerde iyileştirilmiş yağ ve keçe özellikleri, yüksek verim haricinde birçok soğutma alternatifleri standart olarak ürünle birlikte sunulmaktadır. Yeni ürünlerde bir diğer yenilik montaj kolaylığıdır. Çok yönlü bağlanabilme, doğrudan motor akuplesi, flanşlı bağlantı imkanları bu amaca uygun geliştirilmiş özelliklerdir. Çok yönlü bağlama özellikleri nedeni ile bağımsız veya akuple cebri yağlama, genleşme tankı gibi ek özellikler montaj pozisyonuna uygun olarak sunulmaktadır. Müşteri ihtiyaçları doğrultusunda esnek çözümler sunmak bir diğer temel prensiptir. Yüksek radyal yükler ve karıştırıcılar için kuvvetlendirilmiş ön yataklama boğazı ve uzatılmış yataklama boyu, konveyör veya elevatör gibi tek yönlü çalışma isteklerinin olduğu uygulamalar için mekanik kilit, yürütme veya kaldırma uygulamaları için fren, darbeli çalışmalar için sıkma bileziği, standart çözümlerden bazılarıdır. Tüm modellerde ekstruder uygulamaları için özel çözümler mevcuttur.


Özellikler ve Avantajları

  • Monoblok gövde tasarımı,
  • Her yüzeyden bağlantı imkanı,
  • M1'den M6'ya kadar 6 farklı montaj pozisyonu,
  • Standart IEC B5 motor bağlayabilme imkanı,
  • Çalışma şartlarına bağlı olarak alternatif soğutma ve yağlama opsiyonları,
  • Şase üzerinde eldro frenli, hidrolik kaplinli ve motorlu komple çözümler,
  • Gövde üzeri kilit veya elektromanyetik frenli opsiyonel çözümler,
  • İsteğe bağlı olarak shrink diskli veya DIN5480 çoklu kamalı çıkış milleri,
  • Çıkış flanşlı olarak montaj imkanı,
  • Ekstruder makinaları için sökülebilir sağ ve sol ekstruder boğazlı çıkış opsiyonları


İlave Çözümler ve Aksesuarlar

  • IEC B5 Motor bağlantı flanşları,
  • Çıkış bağlantı flanşları,
  • Sıkma bileziği,
  • Mekanik kilit uygulaması,
  • Redüktör şasi ile beraber verildiğinde motor ile redüktör arasında elastik veya hidrolik kaplinler,
  • Eşanjörlü, serpantinli, giriş miline entegre fanlı, radyatörlü soğutma seçenekleri,
  • Cebri yağlama seçenekleri,
  • Yağ ısıtıcısı, yağ akış sensörü, yağ filtresi,cam yağ seviye göstergesi, özel keçe çözümleri,
  • Genleşme tankı.

Teknik Özellikler

Redüktör Büyüklüğü H.03.. H.04.. H.05.. H.06.. H.07.. H.08.. H.09.. H.10.. H.11.. H.12.. H.13.. H.14.. H.15.. H.16..
Tahvil Aralığı [i] 5 - 75 6 - 85 6 - 86 8 - 107 6 - 318 8 - 403 6 - 339 8 - 419 6 - 314 8 - 404 7 - 319 8 - 386 7 - 279 7 - 307
Nominal Tork [Nm] 4.850 5.500 9.000 11.000 19.000 24.000 29.000 36.000 55.000 70.000 90.000 110.000 150.000 165.000
Çıkış Mili Çap/Boy [mm] Ø70/140 Ø80/170 Ø100/210 Ø110/210 Ø120/210 Ø130/250 Ø140/250 Ø160/300 Ø170/300 Ø180/300 Ø200/350 Ø220/350 Ø230/410 Ø240/410
