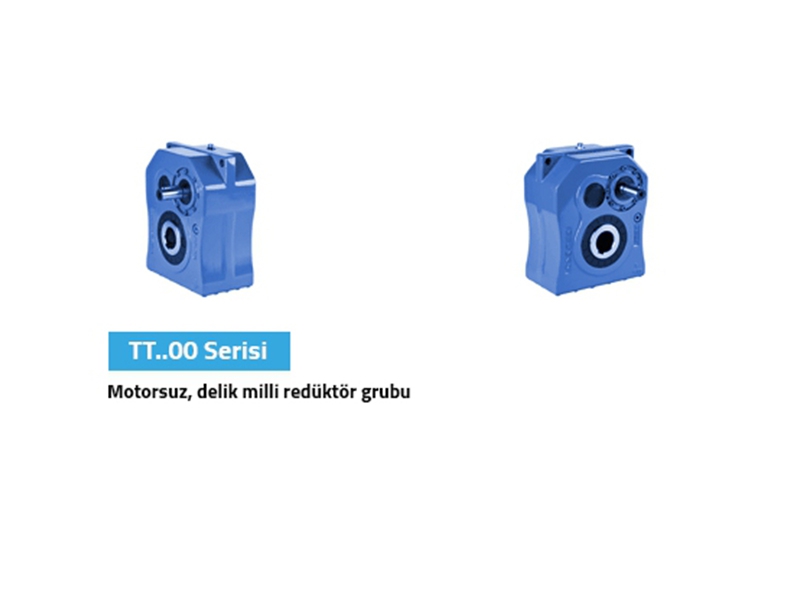

T Serisi Redüktör

TT Serisi redüktörler monoblok gövde prensibine göre üretilen, helisel dişli iki kademe motorsuz delik milli redüktörlerdir. Monoblok gövde yapısı sayesinde gövde eksenleri tek operasyonda işlenerek yüksek imalat hassasiyeti sağlanmaktadır. Sadece iki kademe olan TT Serisi redüktörlerde dişli yerleşimleri gövde hacmi minimum olacak şekilde optimize edilmiştir. Böylece yüksek tork değerlerini daha küçük hacimde vermek mümkün olmuştur. GG20 pik malzemeden dökülen gövde ve yüksek kalitede taşlanmış ve sertleştirilmiş sementasyon çeliği dişliler kalite kontrol sistemi altında sürekli kontrol altında tutularak imal edilmektedir. TT Serisi redüktörler delik milli olması ve kompakt gövde yapısı sayesinde daha küçük hacimli alanlara montajı yapılabilmektedir. Gövde üzerinde verilen tork kolu bağlantı delikleri ile makine üzerine montajı yapılmaktadır. Motorsuz olarak üretilen TT serileri genelde kayışkasnak mekanizmaları ile tahrik edilmektedirler. Bundan dolayı redüktör seçimi yapılırken redüktör giriş devrine göre seçim yapılmalıdır ve giriş milinde oluşacak radyal yük değeri katalogda verilen müsaade edilen radyal yük değerlerine göre kontrol edilmelidir.


Özellikler ve Avantajları

  • Monoblok gövde tasarımı,
  • 10 farklı büyüklük,
  • 200 - 18000 Nm tork aralığı,
  • Tork kolu ile bağlantı imkanı,
  • GG20 - GG22 pik döküm gövde,
  • Mekanik kilit kullanma imkanı,
  • Farklı montaj pozisyonlarında kullanabilme.


İlave Çözümler ve Aksesuarlar

  • Mekanik kilit,
  • Sıkma Bileziği,
  • Tork kolu,
  • Özel keçe çözümleri,
  • Şeffaf yağ seviye göstergesi

Teknik Özellikler

Redüktör Büyüklüğü TT17 TT27 TT28 TT37 TT47 TT57 TT67 TT77 TT87 TT97
Tahvil Aralığı [i] 5 - 30 5 - 30 5 - 29 4 - 28 5 - 30 5 - 30 5 - 31 5 - 30 5 - 30 6 - 31
Nominal Tork [Nm] 200 450 600 820 1.550 3.000 4.300 8.000 13.000 18.000
Kovan Çapı [mm] Ø30 Ø35 Ø40 Ø45 Ø50 Ø60 Ø70 Ø80 Ø100 Ø125
